LM317是一種價格便宜使用方便的集成可調穩壓電路，應用廣泛。給該集成電路加一些簡單的外圍電路，可以擴大它的應用范圍，使它發揮更大作用，下面作一下介紹。

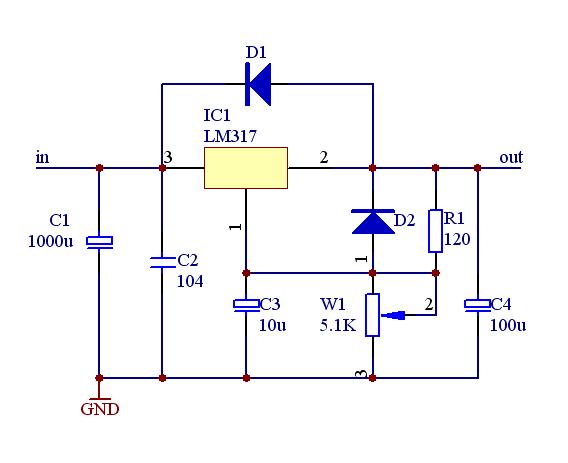

  這個電路是LM317最基本的應用電路，在使用的過程中要注意最小壓差不得小于4V和最大壓差不得大于37V，小于4V電路將不工作，大于37V將導致集成電路的損壞。

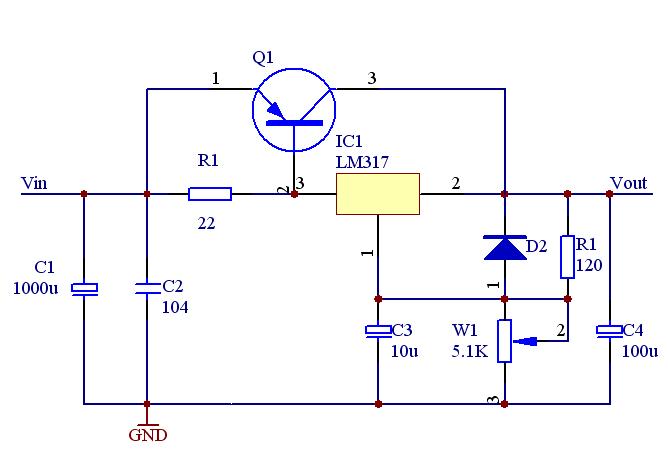

  在需要使用大電流的情況下可用大功率管對電路進行擴流，這個電路是使用PNP型大功率三極管對LM317進行擴流。

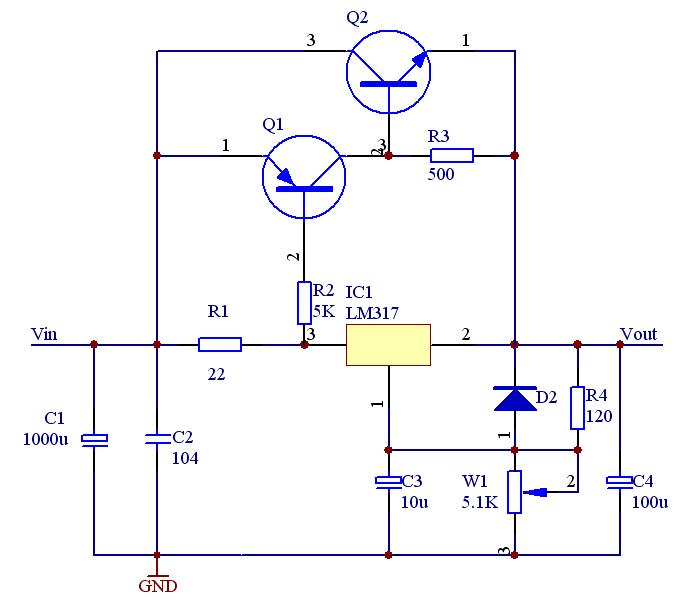

  這個電路是使用NPN型大功率三極管進行擴流，效果很好，我曾經將電流擴到5A，電路仍然工作穩定。

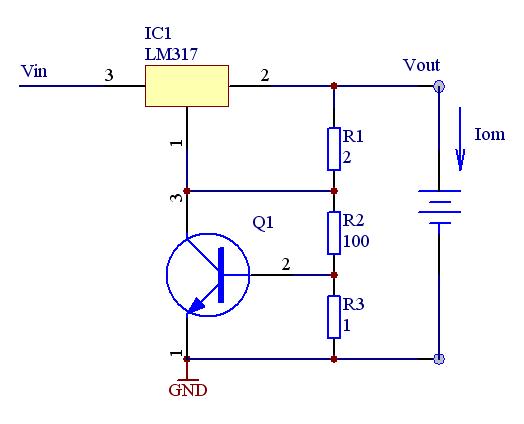

  具有限流保護的充電電路Iom=0.6/1=0.6A，調整R3可調整充電電流。

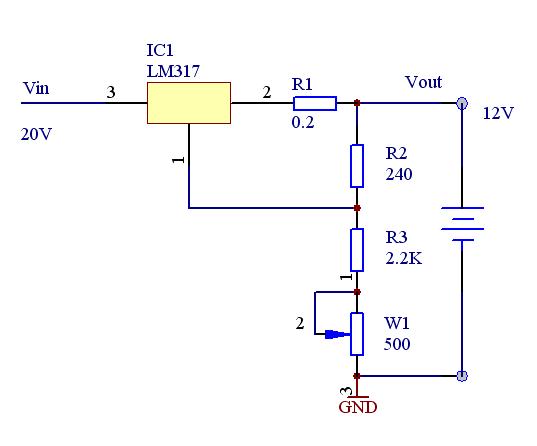

  12V恒壓充電電路。

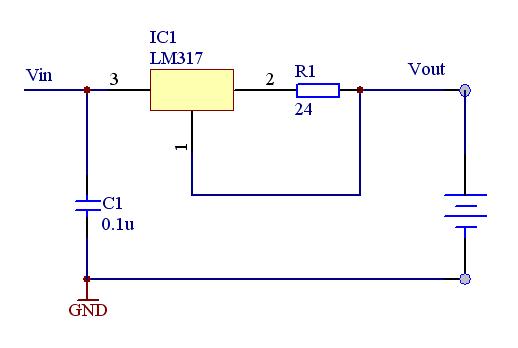

  恒流電池充電電路。Io=1.25/24=52mA　改變電阻R1的數值，可提供不同的充電電流。

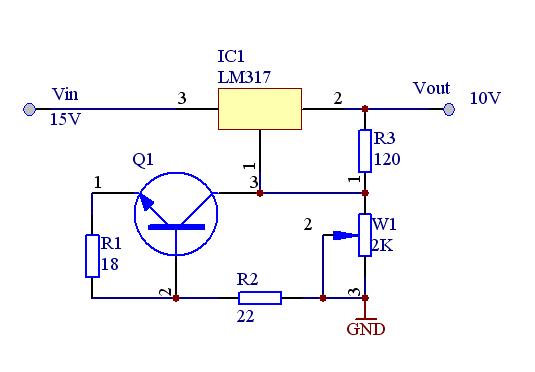

  高穩定度的集成穩壓電路。

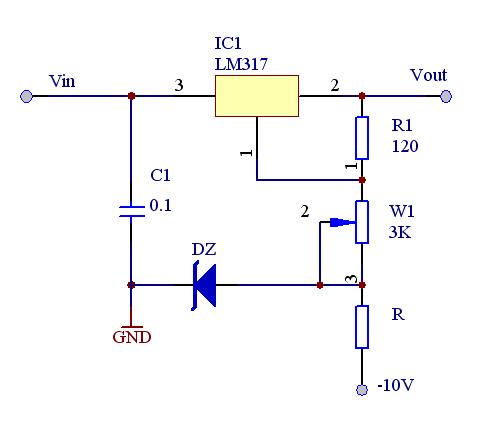

  0～30V連續可調的集成穩壓電路

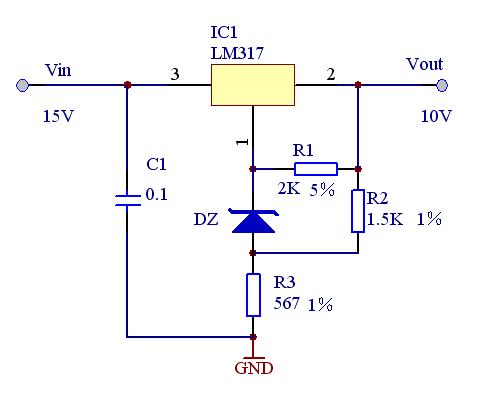

  高精度高穩定性的+10V穩壓電源電路。

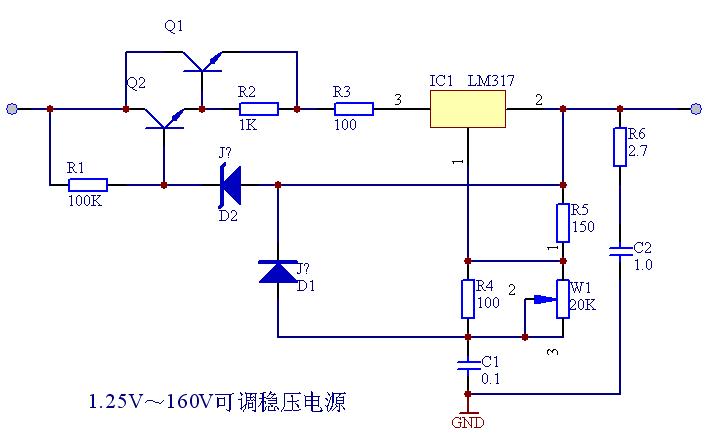

  1.25～160連續可調的集成穩壓電源。

  以上幾款電路在實際使用中應用較多，尤其是喜歡動手的朋友，都希望自己有一臺連續可調，輸出電流大的穩壓電源，用LM317加擴流的方式是個不錯的選擇。而1.25～160V連續可調的穩壓電源對維修電視和需要較高直流電壓的場合比較適用。恒流源電路對大功率LED的供電是個不錯的選擇。
