        IGBT的基礎知識

        1、IGBT的概念

        IGBT,絕緣柵雙極型晶體管,是由(BJT)雙極型三極管和絕緣柵型場效應管(MOS)組成的復合全控半導體器件, 兼有(MOSFET)金氧半場效晶體管的高輸入阻抗和電力晶體管(GTR)的低導通壓降兩方面的優點。
        2、IGBT的結構

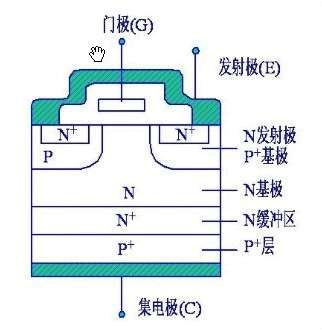

        下圖為一個N溝道增強型絕緣柵雙極晶體管結構, N+區稱為源區,附于其上的電極稱為源極(即發射極E)。N基極稱為漏區。器件的控制區為柵區,附于其上的電極稱為柵極(即門極G)。溝道在緊靠柵區邊界形成。在C、E兩極之間的P型區(包括P+和P-區)(溝道在該區域形成),稱為亞溝道區(Subchannel region)。而在漏區另一側的P+區稱為漏注入?yún)^(qū)(Drain injector),它是IGBT特有的功能區,與漏區和亞溝道區一起形成PNP雙極晶體管,起發射極的作用,向漏極注入空穴,進行導電調制,以降低器件的通態電壓。附于漏注入?yún)^(qū)上的電極稱為漏極(即集電極C)。

        3、IGBT工作原理

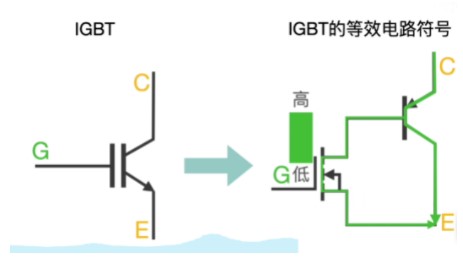

        IGBT有N溝道型和P溝道型兩種,主流的N溝道IGBT的電路圖符號及其等效電路如下:

        所以整個過程就很簡單:

        當柵極G為高電平時,NMOS導通,所以PNP的CE也導通,電流從CE流過。

        當柵極G為低電平時,NMOS截止,所以PNP的CE截止,沒有電流流過。

        4、IGBT的優點

        IGBT晶體管具有更高的電壓和電流處理能力;極高的輸入阻抗;可以使用非常低的電壓切換非常高的電流;電壓控制裝置,即它沒有輸入電流和低輸入損耗;具有非常低的導通電阻;具有高電流密度,使其能夠具有更小的芯片尺寸;可以使用低控制電壓切換高電流電平。
